DIY Campingbus als VW T5 Transporter. Ein paar Quadratmeter Fläche, in denen alles untergebracht werden muss, was man zum Leben braucht: Das rollende zu Hause auf Zeit muss Raumwunder, Wohlfühlort, Küche, Wohnzimmer, Schlafzimmer und Bad auf einmal sein. Quasi eine Art Schweizer Taschenmesser auf 4 Rädern. Schon beim Bettausbau im T5 habe ich versucht, diesen Gedankengang umzusetzen und eine möglichst platzsparende wie multifunktionale Lösung einzubauen.
Um den Stauraum unter dem Bett optimal zu nutzen und wieder mehrere Funktionen in einem Teil zu kombinieren, kam mir für den Kofferraumausbau die Idee mit einer großen Schublade mit Schwerlastauszug. Und im heutigen Artikel möchte ich euch zeigen, wie man das Element ziemlich einfach selber bauen kann.
Den Heckauszug im T5 selber bauen.
Die Schublade im hinteren Teil meines Campervans dient mir als Stauraum diverser Küchenutensilien, als Ablagefläche und Kochgelegenheit in einem. Ich habe auf eine eingebaute Küche im Inneren des T5 verzichtet, da ich während meiner Roadtrips hauptsächlich draußen koche (nichtsdestotrotz habe ich einen Küchenblock mit Kühlschrank und fließend Wasser im Inneren des T5 gebaut, dessen Bauanleitung ich euch verlinkt habe).
Transparenz: Der Artikel enthält *Affiliate Links, die mit einem (*) gekennzeichnet sind. Wenn ihr darüber ein Produkt bestellt, bekomme ich eine kleine Provision, für euch aber entstehen keine zusätzlichen Kosten.
Zum Einen möchte ich die ganzen Gerüche und die Feuchtigkeit beim Kochen nicht drinnen haben (Team Knoblauch und so), zum Anderen liebe ich es die ganze Zeit im Freien zu verbringen. Nichts geht über eine traumhafte Aussicht, während das Essen gemächlich vor sich hin brutzelt. Die Heckklappe schützt vor Sonne und leichtem Nieselregen, nur bei Regen und Sturm nutze ich die Ablageflächen im Inneren.

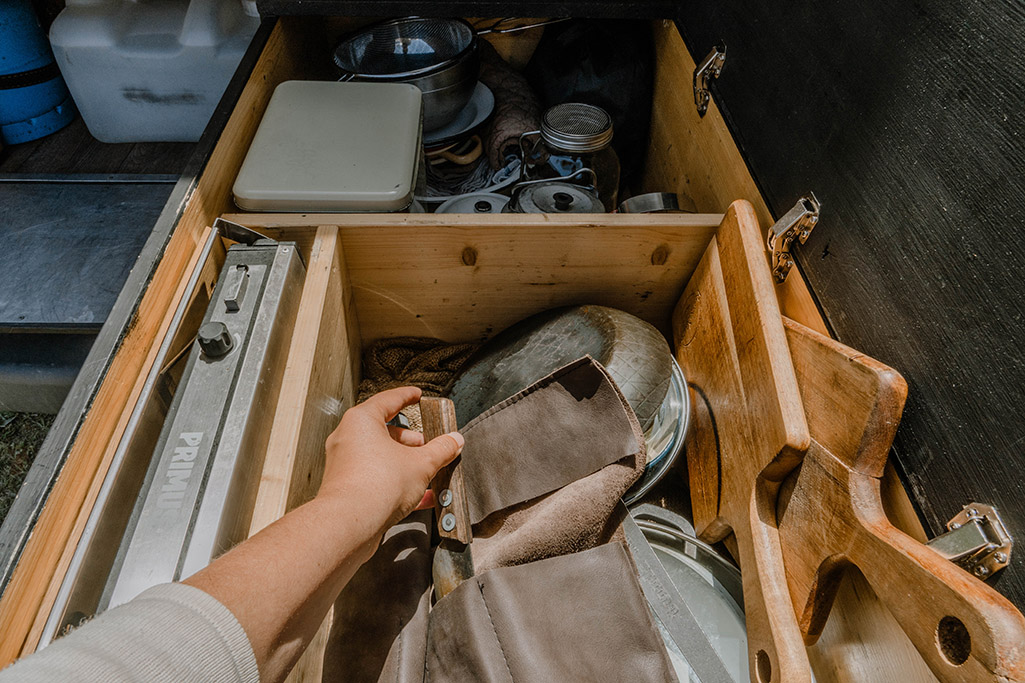

So kam es also, dass sich jetzt ein 1,20m langer, 50cm breiter und 33cm hoher Kasten unter dem Bett befindet, der sich mittels eines Vollauszugs auf ca. 1,10m ausziehen lässt und insgesamt 80kg trägt. Der Schwerlast-Vollauszug* besteht aus zwei 1100mm langen Teleskopschienen aus verzinktem Metall, das kugelgelagerte Führungssystem öffnet und schließt die Heckschublade fast geräuschlos, eine Sperre verhindert das Herausfallen.
Der Korpus ist aus 18mm Fichtenholz gefertigt, das ich mit schwarzem Tafellack bestrichen habe. So kann das Holz auch mal kurzzeitig nass werden und ein feuchter Lappen richtet keinen Schaden an. Einzig die vordere Fläche, die Front, besteht aus dem Holz einer alten Scheune, dem Gesamtkonzept wegen.
Schritt für Schritt – Anleitung für das ausziehbare Schubfach in Groß im VW T5 Transporter.
Gerne möchte ich euch in den nächsten Zeilen eine Bauanleitung für eine Heckschublade zeigen. Individuell anpassbar, eignet sie sich für jede Größe, für jeden Camper, für jede Höhe und Länge. In meinem Fall orientierten sich die Maße an dem Bett sowie in der Breite an der Hälfte des zur Verfügung stehenden Platzes.
SCHRITT 1: Der Korpus.
Im ersten Schritt habe ich Maß genommen und den Boden, die Seitenwände und die Rückwand zurechtgesägt. Mittels normaler Schrauben werden die einzelnen Teile untereinander fixiert und et voila, fertig ist das Grundgerüst.
SCHRITT 2: Die Farbe.
Warum ich mich für Tafellack entschieden habe, habe ich euch ja bereits erzählt. Im zweiten Schritt habe ich den Korpus von außen mit schwarzem Tafellack* eingepinselt, von innen mit einer normalen farblosen Holzlasur. Nachdem die erste Schicht über Nacht getrocknet ist, musste ich alle Flächen noch einmal anschleifen und mit einer weiteren Schicht drüber gehen (die Anleitung dafür findet ihr immer auf den Behältern der Farben / Lacke).
Für den Schritt habe ich übrigens zwei unterschiedliche Pinselarten genutzt. Zwar jeweils einen Flachpinsel, aber einmal einen für Lacke (für den Tafellack) und einen für Lasuren (für die Holzlasur). Beziehungsweise einen für lösungsmittelhaltige Lacke / Lasuren und einen für wasserbasierte Lacke / Lasuren. Den Pinsel für den lösungsmittelhaltigen Auftrag reinigt ihr mit Universalverdünner oder Terpentin, den für den wasserbasierten Auftrag unter fließendem Wasser.
SCHRITT 3: Die Front.
Die Bretter der Scheune für die Front habe ich seitlich etwas überstehen lassen, damit, wenn man direkt davor steht, die Vollauszüge dahinter verschwinden. Winkel fixieren die alten Bretter am Korpus, untereinander halten sie mittels der Platten.
SCHRITT 4: Die Holzbohlen und Vollauszüge.
Jetzt folgte der knifflige Part, der die meisten Nerven gekostet hat. Zuerst habe ich auf der einen Seite die Holzbohlen zwischen den Pfosten vom Bett mittels Winkel befestigt. Danach folgte auf der Seite die erste Teleskopschiene. Eine Unterkonstruktion, die ich nicht unbedingt zur Nachahmung empfehle, diente mir im Anschluss als Unterlage, um das Schubfach außen auf der richtigen Höhe zu positionieren. So konnte ich Maß nehmen für die Anordnung der Schiene auf der gegenüberliegenden Seite.
Die Holzbohle in der Mitte, befestigt mit Schlossschrauben am Boden, nimmt die zweite Teleskopschiene auf. Im Anschluss konnte ich beide Schienen im ausgezogenen Zustand am Korpus befestigen.
SCHRITT 5: Der Deckel.
Der Deckel aus dem gleichen Material (plus gleicher Lackierung) wie der Korpus folgte zum Schluss. Und erst dann habe ich einen Denkfehler bemerkt, der mir vorher so nicht aufgefallen ist. Da die Holzbohlen mit den letzten Bettpfosten enden, so auch die Vollauszüge und das Schubfach an sich, die Latten vom Bett aber oben überstehen, lässt sich der Deckel nicht über die komplette Länge öffnen. In Kombination mit dem kürzeren Vollauszug musste ich schlussendlich einen ca. 25cm breiten Streifen fixieren, der Rest lässt sich mittels Aufschraubscharnieren* klappen.
Oberhalb habe ich außerdem noch ein Blech angebracht, das der Mann zuvor auf das richtige Maß geflext hat. Eine unempfindliche Oberfläche, die hitze-, kratz- und wasserfest ist und sich leicht zu reinigen lässt. Das einzige Manko dabei ist, dass das Metall bei einer gewissen Sonneneinstrahlung blendet.
SCHRITT 6: Zubehör.
Ein paar kleine Details möchte ich euch zum Abschluss nicht vorenthalten. Da sich beim Gasgeben die Schublade oft geöffnet hat und gegen die Heckklappe gestoßen ist, habe ich auf einem Brett seitlich einen Möbelriegel* befestigt. Ein kleiner Verschluss mit einer großen Wirkung, hübsch anzusehen und ohne großen Aufwand zu montieren.
Die Öffnung im Heckstauraum neben der Schublade habe ich mit einem Brett geschlossen, das ich auch mit Tafellack bestrichen, mich kurz darauf noch künstlerisch betätigt und es dann mittels eines alten Klavierbandes am Boden befestigt habe. Ein Rest des Blechs vom Deckel schützt die hintere Fläche vor Kratzern, ein zusätzlicher Winkel schützt die Kante vor Stößen.
Kosten und verwendete Materialien für die Heckschublade im Campingbus.
Für die Schublade im VW T5 habe ich folgende Materialien verwendet:
• Leimholz Fichte, 18 x 600 x 1200mm (3 Stk. / 7,75€ = 23,25€)
• Holzbohle / Kantholz, 60 x 80 x 2000mm (4,00€)
• Lochplattenwinkel, Lochplatten (waren bereits im Besitz)
• Aufschraubscharniere*, 3 Stk. / 3,95€ = 11,85€
• Schrauben in diversen Längen und Größen (wie immer im Besitz)
• Vollauszug*, 1100mm (56,00€): Die Schienen, die ich damals verwendet habe, gibt es so leider nicht mehr, aber die Firma bietet neue Maße an.
• schwarzer Tafellack* (15,45€)
• farblose Holzlasur (11,90€)
• Universalverdünner (war bereits im Besitz)
• Glattblech (13,99€)
• Möbelriegel* (2,80€)
• Klavierband (war bereits im Besitz)
Benötigte Werkzeuge:
• Stichsäge* (vom Mitbewohner geliehen)
• Akkuschrauber* (war bereits im Besitz)
• Bleistift und Zollstock
• Lackpinsel und Lasurpinsel, jeweils ein Stück (2 Stk. / 3,75€ = 7,50€)
Die meisten Materialien findet ihr im nächsten Baumarkt, einzig die Schwerlastvollauszüge in den Maßen haben sie oft nicht im Sortiment.
Habt ihr Fragen oder Anregungen oder möchtet ihr mehr zum Bau von einem Heckauszug für den Camper erfahren? Dann hinterlasst mir gerne einen Kommentar oder schreibt eine Email an elisa(at)takeanadVANture.com. Ich freue mich auch sehr über Feedback, Bilder und eigene Erfahrungsberichte.
